4730-00-443-8580

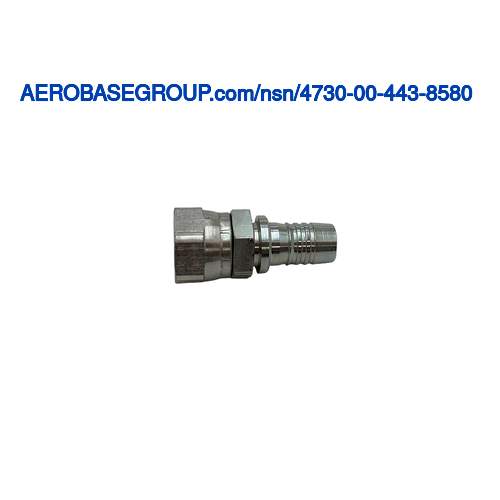

튜브 대 호스 스트레이트 어댑터 이 페이지를 전자 메일로 보내기

모델 또는 부품 번호: 0688-12-12

가격 및 가용성

이 NSN의 현재 가격 및 가용성에 대해 이 양식을 제출하십시오.
부품 번호:
양:
이메일 주소:
전화:
참조:
회사:
이름:

우리는 귀하의 정보를 누구에게도 공유하거나 판매하지 않습니다.
사생활 | 용어

All major credit cards accepted as well as gov. p-cards

pdf NSN 4730-00-443-8580 데이터시트

MRC:
THREAD 클래스
THREAD 클래스:
2B 1 엔드
MRC:
최종 품목 식별
최종 품목 식별:
2320-01-097-0248,2320-01-097-0249,2320-01-100-7672,2320-01-097-0260,2320-01-195-7641, HEMTT 제품군 (대형 확장 이동성 전술 트럭)
MRC:
연결 스타일
연결 스타일:
스위블 너트, 플레어(튜브) 스타일 3 옵션 끝 1번째 끝
MRC:
연결 유형
연결 유형:
나사산이 없는 외부 호스 2ND END
MRC:
인치당 나사 수량
인치당 나사 수량:
12 1 엔드
MRC:
공칭 나사 크기
공칭 나사 크기:
1.062인치 1단
MRC:
좌석 각도
좌석 각도:
37.0도 1 끝
MRC:
공칭 내경 호스 수용
공칭 내경 호스 수용:
0.750인치 2ND END
MRC:
공칭 외경 튜브 수용
공칭 외경 튜브 수용:
0.750인치 1단
MRC:
공칭 전체 길이
공칭 전체 길이:
3.320 신장
MRC:
재료
재료:
스틸 전체
MRC:
표면 처리
표면 처리:
전체 카드뮴
MRC:
스레드 시리즈 지정자
스레드 시리즈 지정자:
UN 1차 종료
MRC:
--
NIIN:
004438580
MRC:
--
NATO 재고 번호:
4730-00-443-8580
MRC:
--
수명:
N/A
MRC:
--
측정 단위:
1 EA
MRC:
--
비무장화:
No
MRC:
--
수리 용이성:
이것은 돌이킬 수 없는 항목입니다. 비난을 받거나 경제적으로 사용할 수 없는 경우 승인된 수준에서 폐기하십시오 품목을 교체하십시오.
FIIG:
--
FIIG:
A080B0
MRC:
--
INC:
03777
MRC:
--
IMM:
AX
Certified products icon

모든 제품 인증

공장 신규, 신소재, 신잉여, 정밀 검사, 서비스 가능, 수리 가능 및 AS 제거/중고 재료에는 적합성 인증서 및 해당되는 경우 기타 문서/추적이 함께 제공됩니다. 우리는 7 년 기록 보존이 있습니다.

Quality inspections icon

질 | ISO 9001:2015 + AS9120B

우리는 품질에 전념하고 AS9120 품질 관리 시스템을 따릅니다. AeroBase Group은 HAZMAT 인증을 받았으며 DDTC, ITAR 및 ASA(Aviation Suppliers Association)에 등록되어 있습니다. 모든 제품은 100% 검사됩니다.

품질 약속 »

Shipping icon

선박

IN-STOCK 주문 배송은 오후 2:00 EST 이전에 주문한 경우 당일 배송됩니다.

NON-STOCK 품목의 배송 날짜는 현재 잔고를 기준으로 한 추정치이며 주문 시 확인될 수 있습니다.

부속과 성분을 위한 Wrecker Truck NSN 2320-01-097-0248 이 최종 응용 분야를 위한 부품 및 구성 요소.

NSN 구성 요소 설명
NSN 5310-00-005-0753 Hexagon Plain Nut
NSN 4730-00-014-4012 Pipe Plug
NSN 5935-00-019-7707 Electrical Plug Connector
NSN 3940-00-040-2297 Multiple Leg Sling
NSN 5306-00-050-1239 Machine Bolt
NSN 4730-00-051-8568 Tube To Hose Straight Adapter
NSN 5331-00-052-7533 O-ring
NSN 5999-00-057-2929 Electrical Contact
NSN 3110-00-066-8196 Annular Ball Bearing
NSN 5935-00-081-0400 Electrical Plug Connector
NSN 5330-00-081-9682 Material Packing
NSN 2990-00-086-2671 Carrier And Weight
NSN 4730-00-088-6670 Pipe Nipple
NSN 5340-00-090-8766 Vent Plug
NSN 3110-00-100-4149 Tapered Roller Bearing
NSN 4730-00-102-0798 Tube Coupling
NSN 5999-00-103-1896 Electrical Contact
NSN 2530-00-108-6081 Air Poppet Valve
NSN 5935-00-108-7260 Electr Receptacle Connector Body
NSN 5342-00-118-6513 Spring Clip
NSN 5360-00-124-9206 Compression Helical Spring
NSN 5315-00-140-1938 Headed Straight Pin
NSN 2520-00-140-3653 Magnetic Trap Assy
NSN 2590-00-143-3884 Tie Down Strap
NSN 5340-00-151-9651 Loop Clamp
NSN 3110-00-155-6518 Cylindrical Roller Bearing
NSN 5970-00-160-4001 Bushing Insulator
NSN 5340-00-161-5246 Loop Clamp
NSN 5340-00-162-5249 Rod End Clevis
NSN 2520-00-163-0713 Vehicular Clutch Disk
NSN 5940-00-177-4356 Quick Disconnect Terminal
NSN 4730-00-217-2429 Tube To Hose Straight Adapter
NSN 2540-00-226-1942 Pintle Hook Sleeve
NSN 4730-00-287-1614 Pipe Coupling
NSN 5325-00-309-4017 Nonmetallic Grommet

형식적 정의

정부 발행 정의 NSN 4730-00-443-8580

한쪽 끝에 튜브를 수용하도록 설계된 기계 나사산(파이프 또는 호스 시리즈 이외의 직선 나사산) 또는 튜브를 수용하도록 설계된 나사산이 없는 끝이 있는 어댑터. 다른 쪽 끝에는 호스를 직접 잡는 나사산 연결부의 불완전한 부분인 표준 호스 나사산이 있거나 나사산이 없고 호스를 수용하도록 설계되었습니다. 튜브 또는 튜브 피팅을 호스 또는 호스 피팅에 결합하도록 설계되었습니다.

최종 사용자 환경부: 주요 조직 인센티드

이름
MOE Code MOE(Major Organizational Entity) 코드
MOE Rule 참여 군 복무, 민간 기관, NATO 및 기타 외국의 관리 책임을 반영하는 4 가지 입장 코드.
PICA 재고 목표를 설정하고, 재고 목표를 통제하고, 공급 품목에 대한 품목 책임을 유지하는 주요 공급 통제 활동을 나타내는 코드입니다. 짧은 제목 - pica. 이전 도매 재고 관리자
DSOR 유지 관리 작업 상호 참조에 대한 DSOR(서비스 센터 복구 소스) 코드는 서비스에 대한 서비스 센터 수준 유지 관리를 수행하도록 승인된 작업을 식별합니다.
User:
미국 항공우주국(NATIONAL AERONAUTICS AND SPACE ADMINISTRATION) 미국 항공우주국(national Aeronautics and Space Administration)
MOE:
T1
Rule:
G860
PICA:
86
DSOR:
User:
해군학과 해군학과
MOE:
DN
Rule:
N9BC
PICA:
GX
DSOR:
User:
미 해병대 미 해병대
MOE:
DM
Rule:
MC40
PICA:
GX
DSOR:
User:
공군학과 공군학과
MOE:
DF
Rule:
FXGC
PICA:
GX
DSOR:
User:
육군 부서 육군 부서
MOE:
DA
Rule:
A920
PICA:
GX
DSOR:
User:
캐나다 캐나다
MOE:
ZC
Rule:
ZC01
PICA:
ZC
DSOR:

포장 및; 차원

MIL-STD codes: http://www.dla.mil/LandandMaritime/.../MILSTD2073Codes.aspx
팩 크기
팩 중량
품목 무게
품목 차원
팩 크기:
--
팩 중량:
0.1000lbs
품목 무게:
--
품목 차원:
--
컨테이너
OPI
SPI No.
SPI Rev.
SPC Mkg.
LVL A
LVL B
LVL C
컨테이너:
--
OPI:
O
SPI No.:
SPI Rev.:
SPC Mkg:
00
LVL_A:
Q
LVL_B:
Q
LVL_C:
CUSH
MOP
CATEG.
PRES MAT
WRAP MAT
ICQ
THK
TOS
UCL
CUSH DUN:
XX
MOP:
10
PKG:
18ZZ
PRES MAT:
00
WRAP MAT:
XX
ICQ:
AAA
THK:
X
TOS:
UCL:

패키징 코드 정의:

LVL A Code (LVL_A) Q

포장은 지정된 포장 수준에 대해 표 c.Ii에 따라 이루어져야 합니다. 폐쇄, 밀봉 및 보강은 선적 컨테이너에 적용 가능한 사양에 따라야 합니다.

LVL B Code (LVL_B) Q

포장은 지정된 포장 수준에 대해 표 c.Ii에 따라 이루어져야 합니다. 폐쇄, 밀봉 및 보강은 적절한 선적 컨테이너 사양에 따라야 합니다.

프로시저 표시기 코드 (OPI) O

특정 보존 방법 또는 사용할 dod 승인 포장재에 대한 옵션을 행사할 수 있습니다. 그러나 기본 보존 방법을 유지하고 보충 데이터를 준수하며 단위 패키지 치수를 1인치 이상 늘리지 않아야 합니다. 동등하거나 더 나은 보호가 품목에 주어져야하며 패키지 비용의 증가가 없어야합니다.

특수 마킹 코드 (SPC_MKG) 00

특별한 표시가 없습니다.

보존 방법 (MOP) 10

물리적 보호.

보존 자료 (PRES_MAT) 00

요구 사항 없음.

수입 / 수출

스케줄 B 분류
스케줄 B 번호
NAIC 전국 보험 감독관 협회(National Association of Insurance Commissioners)
End Use 상품의 물리적 특성보다는 주요 용도에 따라 미국 수출 및 수입 상품에 대한 분류 시스템. 최종 사용 코드는 미국 상무부 산하 경제 분석국(Bureau of Economic Analysis)에서 할당합니다.
SITC 표준 국제 무역 클래스
USDA
HITECH
스케쥴 B:
7307992000
NAICS:
332919
최종 사용 클래스:
12110
SITC:
67959
USDA:
1
HITECH:
0

스케줄 B 코드 정의:

스케쥴 B 7307992000

Other Fittings Nesoi Of Iron Or Nonalloy Steel

최종 사용 코드 12110

Iron and Steel Products, Other

표준 국제 무역 클래스 (SITC) 67959

Iron and Steel Tube and Pipe Fittings, N.e.s.

화물

유니버설/국내 화물 및 취급 정보
NMFC
수업
UFC
LTL
LCL
WCC
TCC
SHC
ADC
ACC
NMFC:
052190
NMF 묘사:
Or Pipe Or Tubing Fitti Tubing Pipe
UFC:
30000
LTL:
--
LCL:
--
WCC:
576
TCC:
Z
SHC:
9
ADC:
A
ACC:
B

화물 코드 정의:

화물 유형 (TCC) Z

특별한 유형의 화물 코드가 적용되지 않음.

물 필수품 (WCC) 576

.

Air Commodity (ACC) B

건축 자재 : 페인트 및 관련 자재, 조립식 건물, 목재 제품, 금속 및 구성 자재 및 그 제품, 상업용 하드웨어 및 기타 품목, 시멘트, 아스팔트, 건물 유지 보수 자재가 포함됩니다..

공기 치수 (ADC) A

선적은 통합이 아니며 어떤 치수에서도 84인치를 초과하지 않습니다.

공기 특수 취급 (SHC) 9

기타 또는 특별한 취급 필요 없음(SH)

경영

부서별 관리 코드

이 NSN의 과거 가격은 22.30 and 31.22 USD.
수량, 가용성, 상태, 리드 타임 및 품목 중단 가능성에 따라 최신 견적을 제공할 때까지 가격을 보장할 수 없습니다.

미 해병대

SOS: SMS
AAC: Z
SLC: 0
CIIC: U
REC REP CODE: Z
MGMT CTL: 14B2---
USC: M
REC REP CODE DESC: 이것은 돌이킬 수 없는 항목입니다. 비난을 받거나 경제적으로 사용할 수 없는 경우 승인된 수준에서 폐기하십시오 품목을 교체하십시오.

해군학과

SOS: SMS
AAC: Z
SLC: 0
CIIC: U
REC REP CODE:
MGMT CTL: 9B-----
USC: N
REC REP CODE DESC:

국방군수청

SOS: SMS
AAC: Z
SLC: 0
CIIC: U
REC REP CODE: N
MGMT CTL: -------
USC: I
REC REP CODE DESC:

육군 부서

SOS: SMS
AAC: Z
SLC: 0
CIIC: U
REC REP CODE: Z
MGMT CTL: J2200X-
USC: A
REC REP CODE DESC: 이것은 돌이킬 수 없는 항목입니다. 비난을 받거나 경제적으로 사용할 수 없는 경우 승인된 수준에서 폐기하십시오 품목을 교체하십시오.

공군학과

SOS: SMS
AAC: Z
SLC: 0
CIIC: U
REC REP CODE: N
MGMT CTL: SF9SX-N
USC: F
REC REP CODE DESC:
